Aquecedores Elétricos de Passagem

Aquecimento de Gases e Líquidos Industrias

Projeto e Fabricação

Aquecedor elétrico de passagem industrial: São desenvolvidos para os processos que necessitam de aquecimentos em fluidos nos estados líquidos ou gasosos para várias aplicações.

-Os Aquecedores elétrico ou Skid e Turn Key Anluz, são produzidos com Soluções de tal forma que permitem a otimização na instalação ou manutenção com soluções customizada de acordo Layout da planta.



Atendendo as mais altas tecnologia e inovações de Sistemas de Aquecimento elétrico, (conformidades). Softwares (cálculos termodinâmica e Mecânica), Normas e legislações, obtendo resultados elevados na performance e custo benefício, como também diminuindo o tempo do Startup e Comissionamento na planta, este sistema não agride o meio Ambiente.

Nestes longos anos, permitiram que a Anluz comprovadamente nos levou a conquista de várias Certificações, inclusive da alinha de fabricação para atmosfera explosiva



-A Anluz a mais de 50 anos no mercado e certificada pela Norma ISO 9001de Projetos e Construção de Aquecimento elétrico em geral.

Segue abaixo algum Parâmetros dos Aquecedores já construímos para diversos seguimentos e Refinarias, On Shore e Off Shore:



​Serviços: Gás natural, GLP, Hidrogênio, nitrogênio, Água, ar comprimido e forçado, vapor, óleo, (vegetal, combustível 2 A 9A e térmico) Produtos Químicos e corrosivos.

Usuários: Refinarias (On Shore, Off Shore) petroquímicas, estaleiro, engenharia, químicas, farmacêuticas, cosméticos, alimentícias, bebidas, papéis/celuloses,
mineração siderúrgicas, cimenteiras, automobilísticas, etc.

  • Diâmetros até 1200 mm

  • Comprimento até 6000;

  • Potencia até 2000 kW;

  • Pressão até 170 bares;

  • Perda de carga do fluido pelo Aquecedor, de acordo com a planta;

  • Com as especificais da planta;

  • Tensão até 750 Volts;

  • Temperaturas de operação 380 C (Celsius);

  • Feixe Removíveis;

  • Ótima Homogeneização de calor no fluido;

  • Permite fácil Parametrização;

  • Posição de trabalho, Horizontal ou Vertical;

  • Gral de proteção até IP 66;

  • Materiais, AISI, Duplex, Incoloy, Titânio, Aço carbono;

  • Aquecedor para área classifica (Aprova de explosão "Ex")

  • Dissipação de w/cn2 de acordo com cada Fluido;

  • Elemento Resistivos substituíveis do feixe, (sem aja necessidades de Pressurização ou esgotamento do fluido do vaso;

press to zoom
Aquecedor Elétrico de Circulação
Aquecedor Elétrico de Circulação

Aquecimento de gases Nitrogênio

press to zoom

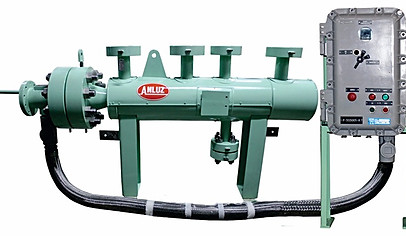

Aquecedor Elétrico Com Painel
Aquecedor Elétrico Com Painel

Sistema de aquecimento elétrico de passagem e painel de comando e proteção com 4 zonas.

press to zoom

press to zoom

Todos os Aquecedores Anluz são fabricados conforme normas abaixo:

Normas, códigos, legislação e software

  • » ASME

  • » TEMA

  • » Boletim 107

  • » Software HTRI

  • » Software SIEMENS

  • » ABNT - Elétrica

  • » ABNT/ IEC  - Explosão

  • » NR 10 / NR 13

  • » IP – Grau de Proteção

  • » Portaria 179 INMETRO  (EXPLOSÃO)

  • » Petrobrás

  • » Classificadoras: BV, DNV, ABS, Lioyd`s e outras.

Data Book

  • »Data Book

  • » Memorial de cálculo térmico

  • » Memorial de cálculo mecânico

  • » Relatórios de testes

  • » Qualificação do soldador

  • » Procedimentos de soldagem

  • » Manual

  • » Desenhos

  • » Certificados

  • » Cronograma

  • » Folhas de dados

  • » Fotos de montagem

  • » PIT – Plano de Inspeção e Testes

Testes Mecânicos:

  •  » Hidrostáticos;

  •  » Líquidos Penetrantes;

  •  » Ultrassom;

  •  » Radiografia;

  •  » Dimensional;

  •  » Alívio de tensão;

  •  » Partículas magnéticas;

  •  » Inspeção visual

Testes Elétricos:

  • » Rigidez dielétrica;

  • » Isolação;

  • » Resistência elétrica (ôhmica);

  • » Teste funcional do Painel elétrico

Aquecedor Ex

Aquecedores elétricos de passagem de fluidos, para atmosfera explosiva.

Podem ser certificados ``Ex``, atendendo a classificação da Área de atmosfera explosivas da planta;

Zona 1 ou 2 – grupo ll A, B ou C – Classe de temperatura T6 a T1, (EPL: M-G-D)  (Ga/Gb/Gc/Da/Db/Dc,);



Exemplos dos tipos de certificação do Aquecedor: Ex: (d- e-m– nA –nR – nC); Grau de proteção IP54 a IP 66;

Skd para Aquecimento de fluidos, duplo com By-Pass.



Eficiente para manobra em operação :



Primeiro Aquecedor de Operação;

Segundo Aquecedor Sobressalentes;



Acessórios: PSV,Manômetro e Válvulas de bloqueio;

Sensor de temperatura para Operação e Segurança;

1/2

 Aquecedor Elétrico de Passagem para área classificada - Fornecimento para diversos setores industriais.



Fabricado exclusivamente para área sanitária - segmento de indústria: farmacêutica, alimentícias e hospitalares. Desenvolvida com liga nobres e normas sanitárias / ANVISA.



Dados técnicos de fabricação do Aquecedor.



- Polimento Sanitário.

- Rugosidade interna do Aço AQ.

- Bocais em Gerais Tri-Clamp.

- Elemento elétrico substituíveis

- Materiais Metálicos nobres para área sanitária.

- Normas ABNT, NBR, IEC 60601-1

- Teste LP

- Teste TH conforme ASME

- Teste Elétrico conforme IEC/UL

- Qualificação de solda sanitário
